تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: WONSUN
إصدار الشهادات: CE
رقم الموديل: DZ-220B حاجز ذراع الرافعة الأوتوماتيكي
شروط الدفع والشحن
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: بوابة حاجز السيارة معبأة في غلاف فقاعي أولاً ، ثم يتم تقويتها بالكرتون للتغليف الخارجي.
وقت التسليم: 3-7 أيام عمل بعد استلام الدفع الخاص بك
شروط الدفع: T / T ، ويسترن يونيون ، موني غرام ، ضمان تجارة علي بابا ، باي بال ، إلخ.
القدرة على العرض: 1000 مجموعة / شهر
طريقة القيادة: |
العاصمة فرش السيارات |
ماركة: |
-30 درجة مئوية ~ +70 درجة مئوية |
الرطوبة النسبية: |
≥ 85٪ |
القوة المصنفة:: |
150 واط |
اسم: |
150W DC 24V فرش السيارات الحاجز بوم التلقائي مع جهاز التحكم عن بعد اللاسلكي |
سرعة الجري: |
2.5sec-6sec سرعة قابلة للتعديل |
طريقة القيادة: |
العاصمة فرش السيارات |
ماركة: |
-30 درجة مئوية ~ +70 درجة مئوية |
الرطوبة النسبية: |
≥ 85٪ |
القوة المصنفة:: |
150 واط |
اسم: |
150W DC 24V فرش السيارات الحاجز بوم التلقائي مع جهاز التحكم عن بعد اللاسلكي |
سرعة الجري: |
2.5sec-6sec سرعة قابلة للتعديل |

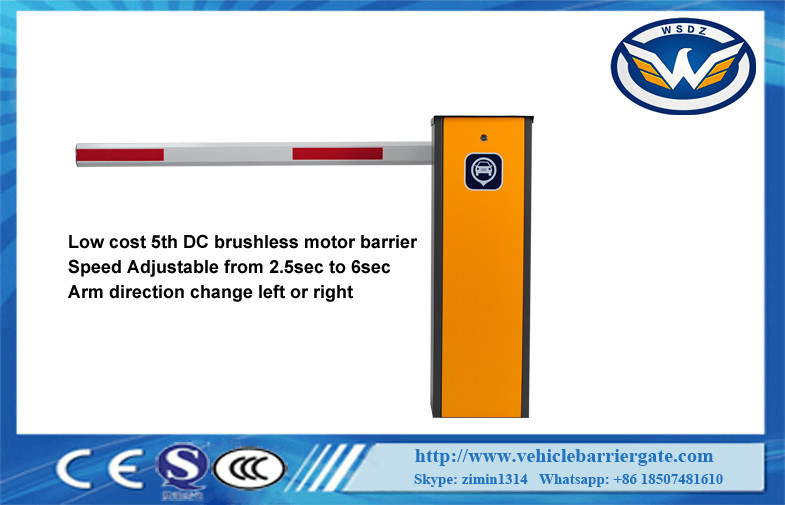

150W DC 24V فرش السيارات الحاجز بوم التلقائي مع جهاز التحكم عن بعد اللاسلكي
1. اختيار الربيع
الربيع هو واحد لمط و
المواصفات على النحو التالي:
قطر 4.0 مللي متر لون أخضر
قطر 4.5 مللي متر لون أحمر
قطرها 5.5 مللي متر لون أزرق
قطر 6.8 مللي متر لون أصفر
قطر 7.0 مللي متر لون أبيض
| 1 يمكن تعديل سرعة التشغيل من 2.5 إلى 8 ثوانٍ |
| 2 يمكن تبديل الذراع بسرعة. |
| 3 افتح بوابة الحاجز بواسطة عجلة المحرك عند انقطاع التيار الكهربائي ، وأعد الضبط تلقائيًا بعد التشغيل |
| 4 هيكل حركة ثلاثي ذراع الكرنك المنحني ، العملية مستقرة |
| 5 جهاز التحكم عن بعد اللاسلكي فتح / إغلاق |
| 6 وظيفة عكس السيارات (قوة قابلة للتعديل) |
| 7 يتوفر موصل الخلايا الضوئية بالأشعة تحت الحمراء |
| 8 موصل كاشف حلقة متاح. |
| 9 مدمج جيدًا مع معدات نظام وقوف السيارات ، مع التحكم في الأسلاك (يجب أن يكون إشارة التبديل) |
| 10 موصل لإشارة المرور (AC220V ، طاقة أقل من 40W) |
| 1 درجة حرارة العمل (المحرك): -30 درجة مئوية ~ +70 درجة مئوية |
| 2 الفولطية المقدرة: DC24V |
| 3 سرعة الجري: 2.5s-8s |
| 4 التصنيف الحالي: 9.5A |
| 5 الطاقة المقدرة: 150 واط |
| 6 سرعة عدم التحميل: 1850 دورة في الدقيقة |
| 7 السرعة المقدرة: 1400 دورة في الدقيقة |
| 8 عزم الدوران المقدر: 59.6 نيوتن متر |
| 9 الرطوبة النسبية: ≥85٪ |
| 10 مسافة التحكم عن بعد: ≤100M (في مكان مفتوح) |
5.التركيب الكهربائي ، مخطط الأسلاك
1. تم الانتهاء من الأسلاك الداخلية لهذه الآلة عندما تغادر المصنع ، يرجى عدم تغييرها ، فقط قم بتوصيل مصدر الطاقة 220 فولت وسلك الأرض الواقي للعمل.
2. واجهة إشارة المرور: 2A24V استخدام إشارة الجهد الجهد.
3. واجهة مكافحة التحطيم بالأشعة تحت الحمراء: يمكن توصيل جهاز خارجي مضاد للإشعاع بالأشعة تحت الحمراء ، وإشارة التبديل الخاصة بإخراج مضاد للإشعاع.
4. واجهة الاستشعار الأرضية: تدعم الإحساس الأرضي الخارجي.عند استخدام مستشعر أرضي خارجي ، ما عليك سوى توصيل خرج إشارة التبديل بواسطة مستشعر الأرض.
5. واجهة التحكم في سلك واجهة نظام وقوف السيارات: قم بتوصيل إشارة التبديل من النظام إلى هذه الواجهة للتحكم في الحاجز.
6. حد البداية وإخراج إشارة حد الهبوط: خرج إشارة التبديل COM / NO / NC إلى النظام لإبلاغ الحالة الحالية للحاجز.
7. واجهة اتصال RS485 أو CAN: يمكن استخدام برامج الكمبيوتر لإدارة أكثر من 15 حاجزًا.
6.جدول معلمات إعداد الوظيفة
| رمز القائمة | مقياس المعلمة | اسم المعلمة | تقصير | وحدة | ملاحظة | |||
| H00-00 | 25-95 | فتح تعديل السرعة | 40 | دورة عمل PWM المقابلة 25٪ -95٪ ، حجم الخطوة هو 1 | ||||
| H00-01 | 25-95 | تعديل سرعة القرب | 40 | دورة عمل PWM المقابلة 25٪ -95٪ ، حجم الخطوة هو 1 | ||||
| H00-02 | 5-40 | فتح في مكان تباطؤ الزاوية | 35 | كلما زادت قيمة الزاوية ، قل احتمال اهتزاز الذراع عندما تكون في مكانها. | ||||
| H00-03 | 5-40 | إغلاق في مكان تباطؤ الزاوية | 35 | كلما زادت قيمة الزاوية ، قل احتمال اهتزاز الذراع عندما تكون في مكانها. | ||||
| H00-04 | 1-20 | فتح تسريع التعديل | 1 | آنسة | كلما كان الرقم أصغر ، زادت السرعة | |||
| H00-05 | 1-20 | إغلاق التسريع التعديل | 8 | آنسة | كلما كان الرقم أصغر ، زادت السرعة | |||
| H00-06 | 1-30 | فتح في زاوية المكان | 1 | الدرجة العلمية | حجم الخطوة هو 1 ، عندما يكون أكبر من 11 ، سوف يتحقق تلقائيًا من جانب واحد | |||
| H00-07 | 1-30 | إغلاق الزاوية في المكان | 1 | الدرجة العلمية | حجم الخطوة هو 1 | |||
| H00-08 | 7-13 | تعديل القوة العكسية التلقائي | 10 | أ | حجم الخطوة هو 1 | |||
| H00-09 | 0-90 | تأخير تعديل الإغلاق | 0 | ثانيا | حجم الخطوة هو 100 ； 0 لا يتم إغلاقه تلقائيًا ، سيتم إغلاق القيمة الأخرى تلقائيًا ؛هذه المعلمة مخصصة للحالة التي لا توجد بها إشارات كاشف عروة ومناسبات تشغيل غير تلقائية | |||
| H00-10 | 10-50 | ضبط سرعة الفحص الذاتي | 30 | دورة عمل PWM المقابلة 10٪ -50٪ ، حجم الخطوة هو 1 | ||||
| H00-11 | 0-2 | وضع الفحص الذاتي | 0 | 0: لا تعمل تلقائيًا ； 1: تعمل تلقائيًا ، تزيل بعد انقطاع التيار الكهربائي ； 2: تعمل تلقائيًا ، ذاكرة انقطاع التيار الكهربائي .3 التشغيل التلقائي الذكي. | ||||
| H00-12 | 0-5 | تعديل قوة القفل الذاتي | 0 | 0: غير صالح ، 1 أو 2 صالح | ||||
| H00-13 | 1-20 | وقت تباطؤ المحرك عند الإيقاف المؤقت | 5 | كلما كان الإعداد أكبر ، زاد وقت الإيقاف المؤقت | ||||
| H00-14 | 0-1 | تحديد اتجاه العطاء | 0 | 0: إغلاق ، 1: فتح | ||||
| H00-15 | 0-2 | اتجاه ذراع إغلاق توفير الطاقة | 0 |
0: غير صالح 1: إغلاق الذراع صالح (يتم تحديد جهد توفير الطاقة من خلال 49 عنصرًا) 2: فتح الذراع صالحة |
||||
| H00-16 | 1-32 | عنوان الاتصال RS485 | 1 | يمكن توصيل ما يصل إلى 32 من العبيد | ||||
| H00-17 | 0-2 | معدل التواصل RS485 | 0 | 0: 9600،1: 19200،2: 38400 قم بتغيير المعلمة وستكون صالحة بعد التشغيل مرة أخرى. | ||||
| H00-18 | 0-2 | ما إذا كان يجب التحقق الذاتي عند تشغيل الطاقة | 1 | 0: لا يوجد فحص ذاتي ، 1: فحص ذاتي 2: تحقق ذاتي بجهاز التحكم عن بعد ؛ | ||||
| H00-19 | 0-3 | إعداد الفحص الذاتي | 2 | 0: غير صالح يدويًا ، 1: زر مجموعة لوحة المفاتيح ، 2: جهاز التحكم عن بعد صالح ، 3 ، زر مجموعة لوحة المفاتيح وجهاز التحكم عن بُعد كلاهما صالح | ||||
| H00-20 | 0-15 | مراقبة فهرس إعداد المعلمة | 7 | 0 | 0XD000 | تناوب السرعة | 0 ~ 2500 | |
| 1 | 0XD001 | زاوية ردود الفعل الحركية | 0 ~ 90 درجة | |||||
| 2 | 0XD002 | الجهد بسبار (V) | 0 ~ 40.0 | |||||
| 3 | 0XD003 | الإخراج الحالي | ||||||
| 4 | 0XD004 | دولة القاعة | 0 ~ 7 | |||||
| 5 | 0XD005 | رقم الاستبدال | ||||||
| 6 | 0XD006 | إجمالي عدد الرحلات | ||||||
| 7 | 0XD007 | وقت التشغيل (مللي ثانية) | 0 ~ 9000 | |||||
| 8 | 0XD008 | أوقات التشغيل التراكمية | 0`99999999 | |||||
| 9 | 0xD00A | وقت التشغيل الآلي | 0 ~ 99999999 | |||||
| 10 | 0xD00C | وقت مكافحة الاصطدام | 0 ~ 99999999 | |||||
| 11 | 0xD00E | عدد مرات إغلاق الذراع في مكانها | 0 ~ 99999999 | |||||
| 12 | 0xD010 | الطاقة في الوقت (دقيقة) | 0 ~ 99999999 | |||||
| 13 | 0xD012 | امدادات الطاقة السلطة في الأوقات | 0 ~ 99999999 | |||||
| 14 | 0xD014 | حالة التشغيل | عرض ثنائي | |||||
| 15 | 0xD015 | كود خطأ | 0 ~ 7 | |||||
| 19 | عدد أذرع UP | 0-65535 | ||||||
| 20 | عدد الذراع لأسفل | 0-65535 | ||||||
| 21 | عدد الوقف | 0-65535 | ||||||
| 22 | عدد كاشف الحلقة | 0-65535 | ||||||
| 23 | عدد الخلايا الكهروضوئية | 0-65535 | ||||||
| 24 | عدد الكاميرا | 0-65535 | ||||||
| H00-21 | 0-3 | الاعادة لضبط المصنع | 0 | 1: راحة بيانات المصنع ، 2: العدد التراكمي للمرات التي تم مسحها 3: قم بتجميع عدد المرات لمسح واستعادة إعدادات المصنع ، والعودة إلى 0 بعد التنفيذ | ||||
| H00-22 | 0-1 | وقت بدء التسارع ثابت | 0 | كلما زادت القيمة ، كان التسارع أبطأ | ||||
| H00-23 | 12-30 | الحد الأدنى من الإنتاج | 10 | الحد الأدنى لدورة عمل الإخراج لذراع لأعلى / لأسفل | ||||
| H00-24 | 12-30 | إيقاف ضبط وظيفة المفتاح | 0: عندما تضغط على إيقاف مؤقت ، يظل ARM في الحالة الحالية 1: عند إغلاق الذراع ، اضغط على مفتاح STOP لتبديل الذراع لأعلى | |||||
| H00-25 | 1-20 | احتياطي | ||||||
| H00-26 | 0-1 | مهلة عد الكاميرا (بالثواني) | س | 0: تم مسح العد عند انتهاء مهلة 10 دقائق ، وليس 0 هو توقيت إغلاق الذراع | ||||
| H00-27 | 0-1 | |||||||
| H00-28 | 0-3 | وضع إخراج ضوء LED | 0: لا تومض بالتناوب أثناء التشغيل ； 1: السماح بالوميض ؛2: الضوء الأخضر عندما يصل الذراع على 45 درجة | |||||
| H00-33 | 485 التحكم في حالة الاتصال | 485 اتصال ، بيانات منفذ الإدخال التناظري | ||||||
| H00-34 | نمط الذروة | 0-1 | اضغط لفترة طويلة على جهاز التحكم عن بعد لحظر استخدام منفذ الإدخال والإخراج ؛0: لا أثر للحظر ؛1: فعال | |||||
